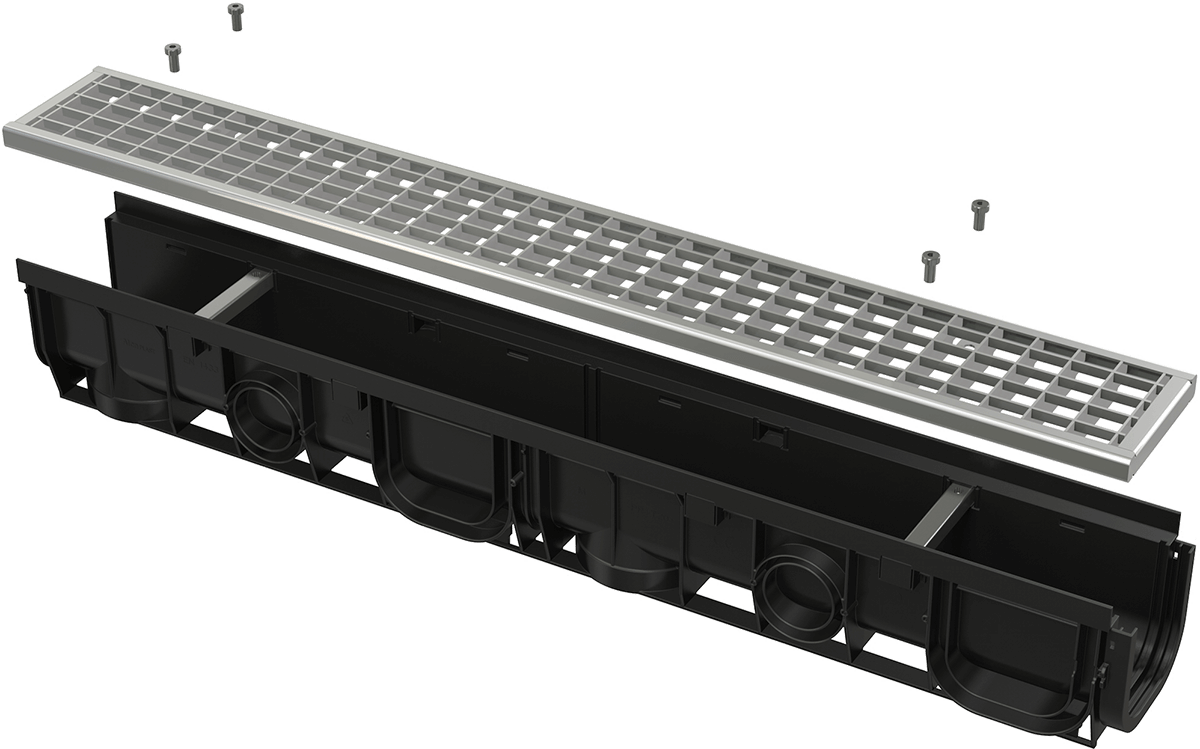

Caniveau d’extérieur 100 mm avec cadre plastique et grille galvanisée B125

AVZ102-R103

Détails du produit

Classe de charge B125	12500 kg
Profilé d’écoulement du caniveau	95,3 cm²
Section d’arrivée d’eau de la grille galvanisée	880,6 cm²

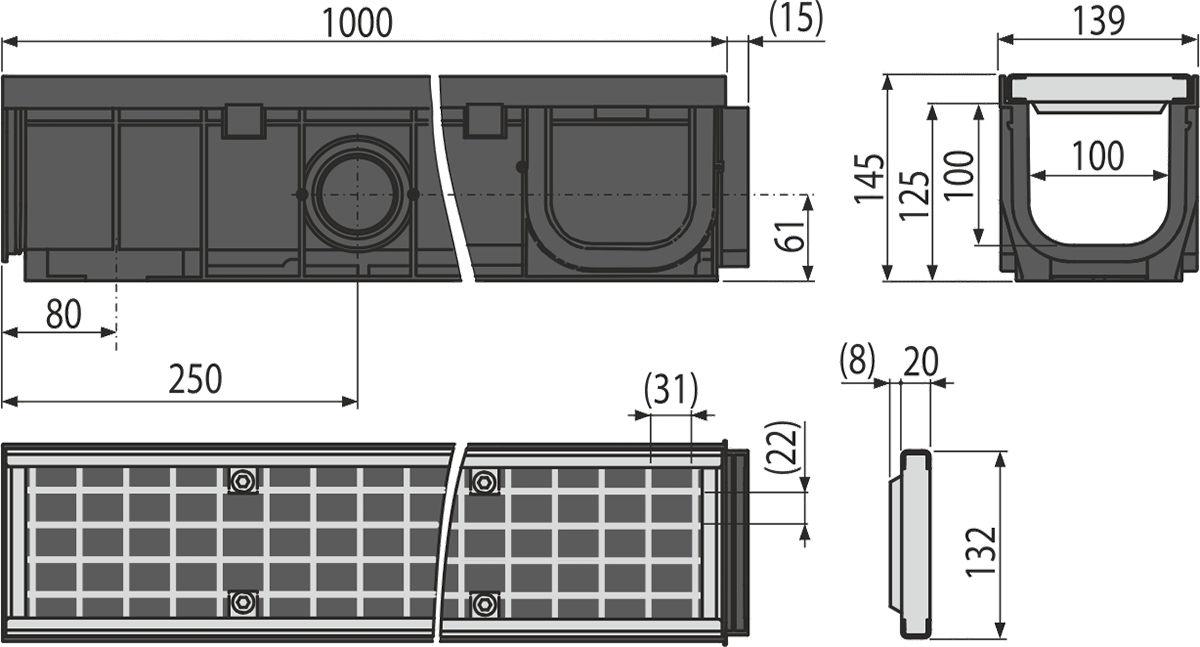

Hauteur de construction totale	145 mm
Diamètre du tuyau d’évacuation	110 mm

Pour évacuer l’eau depuis les zones à circulation automobile occasionnelle, les trottoirs, les zones piétonnes et autres espaces similaires

Système modulaire - Raccordement en forme de « I », « L », « T » ou « X » au choix
Le système de verrouillage permet un raccordement facile sans éléments supplémentaires
Mécanisme de verrouillage robuste de qualité pour un raccordement facile des caniveaux
Préparation pour insertion des barres de verrouillage
Caillebotis galvanisé - fixé dans le caniveau par quatre vis en acier inoxydable, dimensions de maille 22 × 31 mm
Arrivée d’eau latérale de la gouttière en quatre points – Ø 50 mm
Raccord vertical de l’évacuation Ø 110 mm
Cache des flancs, il peut servir de raccord d’arrivée d’eau – Ø 75 mm
Construction robuste – autoportante
Préparation pour utilisation optionnelle du siphon anti-odeur avec grille de capturer les impuretés
Nombreuses nervures pour une fixation solide dans le matériau
Accès facile au caniveau ‑ nettoyage facile
Le matériau avec stabilisateurs UV pour éviter le vieillissement, la décoloration et la dégradation du plastique
Matériau : polypropylène chargé de talc résistant aux dommages mécaniques, chimiques et thermiques

AVZ-P005	Cover on mounting holes
AVZ-R103	Grating for AVZ103, galvanized steel
AVZ-R103S	Grating for AVZ102, galvanized steel, 0,5 m
AVZ102B	Outdoor drain channel 100 mm
MN0050-ND	Screw M8×16

Nom du fichier	Taille	Action
AVZ102-R103 - CAD drawing.dwg	307.21 kB	Télécharger
AVZ102-R103 - CAD drawing.dxf	950.97 kB	Télécharger
AVZ102-R103 - Installation instructions.pdf	733.32 kB	Télécharger
