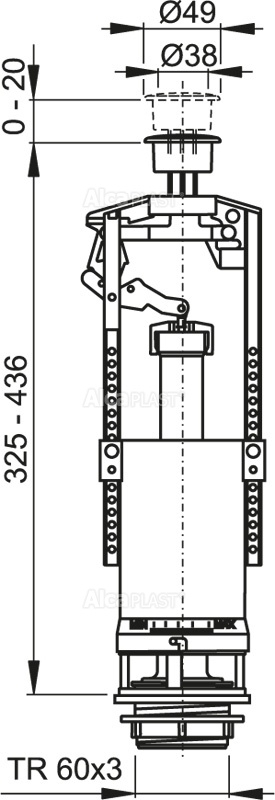

| Plage de réglage de la hauteur | 325 – 436 mm |
| Exigences de fonctionnement classe I |
Détails du produit
- Pour réservoirs en céramique hauts
- Pour échanger ou remplacer
- La conception permet d’ajuster la hauteur optimale de la vanne en fonction de la hauteur du réservoir
- Mécanisme de chasse d’eau MARCHE/ARRÊT
- Ouverture pour régler le débit d’eau
- Le bouton peut être réglé hors de l’axe de la vanne
- Bouton MARCHE/ARRÊT chromé
- Matériau : ABS
- EN 14055
| Quantité (emballage) | 25 pcs |
| Quantité (palette) | 400 pcs |
| Dimension (pièce) | 410×120×100 mm |
| Dimension (emballage) | 590×430×390 mm |
| Poids (pièce) | 0,4087 kg |
| Poids (emballage) | 10,2175 kg |
| Poids (palette) | 183,48 kg |
- Vanne
- Bonde Ø60 mm pour montage dans un réservoir
- Bouton MARCHE/ARRÊT chromé relevé
| P0001-ND | Lever I + handle |
| P0002-ND | Lever II + pull bar |
| P0011-ND | Sliding screw A05 + sliding washer |
| V0001-ND | Flush valve body |
| V0009-ND | Waste outlet for flush valve |
| V0010-ND | Waste outlet nut TR 60×3 |
| V0013-ND | Pin 25 |
| V0014-ND | Sealing 80×60×6 |
| V0016-ND | Conical ring for flush valve |
| V0019-ND | Flush button key 1/2" |
| V0032-ND | Pin 15 |
| V0037-ND | Stirrup |
| V0038-ND | Push-in spring 63×6,5/8,87×20×9,5 |
| V0072-ND | Universal frame II. |
Downloads
| Nom du fichier | Taille | Action | |
 |
A05-CHROM - CAD drawing.dwg | 145 kB |
Télécharger
|
|
A05-CHROM - CAD drawing.dxf | 361.47 kB |
Télécharger
|
|
A05-CHROM - Installation instructions.pdf | 578.16 kB |
Télécharger
|
| Product code | EAN | Technical sheet | ||
|---|---|---|---|---|
| A05-CHROM | 8594045934250 |  |
