Siphon de sol 105×105/50 mm sortie latérale, grille inox, collier d'isolation de 2ème niveau, clapet anti odeur

APV26C

Détails du produit

Débit avec grille d’entrée	62 l/min
Résistance du siphon anti-odeur à la pression	260 Pa
Classe de charge K3	300 kg
Diamètre du tuyau d’évacuation	50 mm
Hauteur de construction totale	90 – 113 mm

Pour espaces extérieurs où les températures peuvent descendre en dessous de zéro
Pour évacuer l’eau au niveau du sol
Pour un accès libre de tout obstacle

Hauteur de construction réduite
Grille en acier inoxydable 102×102×5 mm
Hauteur de la prise réglable en hauteur de 24–47 mm.
Collier isolant pour raccordement à l’étanchéité du bâtiment
Collier niveau d’isolation 2 pour relier la couche d’étanchéité sous le carrelage
Raccord latéral de l’évacuation Ø 50 mm
Siphon nettoyable mécaniquement jusqu’au tube d’évacuation
Siphon anti-odeur
Le clapet mécanique du siphon anti-odeur empêche la pénétration des odeurs provenant des égouts
Matériau : polypropylène résistant aux dommages mécaniques, chimiques et thermiques
Matériau : acier inoxydable AISI 304, DIN 1.4301

APV0003	Collar-2nd level insulation DN105
APV0900	Drain throat, grid 105×105 mm steel
S0736-ND	Sealing APV26C
S0767-ND	O-ring 85×2,5 NBR 70
S0876-ND	O-ring 90×2 NBR 70Sh

Nom du fichier	Taille	Action

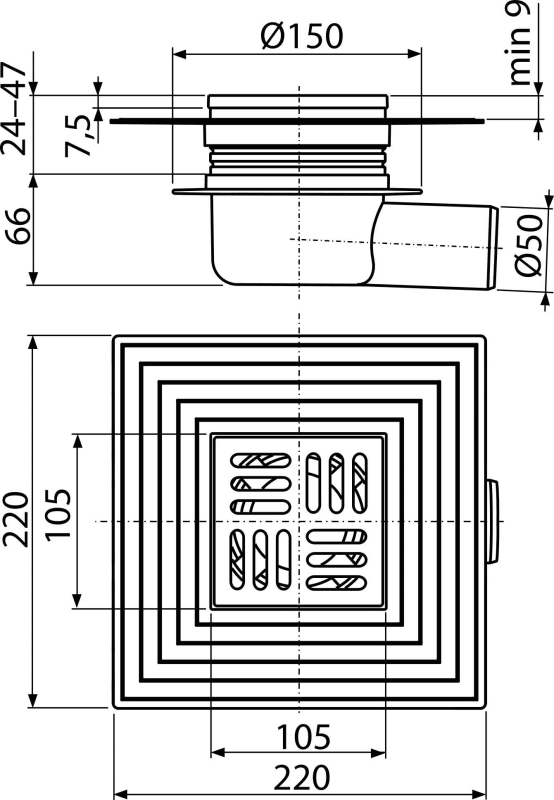

APV26C - CAD drawing.dwg	145.82 kB	Télécharger
APV26C - CAD drawing.dxf	406.57 kB	Télécharger
APV26C - Installation instructions.pdf	441.2 kB	Télécharger
