Siphon de sol 150×150/50/75 mm sortie verticale, grille inox, bride en inox, collier d'isolation de 2ème niveau, siphon anti-odeur et clapet

APV4444

Détails du produit

Débit avec grille d’entrée (piège à odeurs d’eau)	46 l/min
Débit avec grille d’entrée (siphon anti-odeur)	62 l/min
Siphon anti-odeur d’eau	51 mm
Résistance du siphon anti-odeur à la pression	480 Pa
Diamètre du tuyau d’évacuation	75/50 mm
Hauteur de construction totale	171 – 244 mm

Pour les espaces intérieurs dans lesquels une utilisation fréquente associée à une évacuation régulière de l’eau dans le siphon est prévue (salles de bains) – piège à odeurs d’eau
Pour espaces extérieurs où les températures peuvent descendre en dessous de zéro – siphon anti-odeur
Pour évacuer une douche au niveau du sol
Pour un accès libre de tout obstacle

Grille massive en acier inoxydable 143×143×5 mm
Hauteur de la prise réglable en hauteur de 37–110 mm.
Large collier isolant pour raccordement à l’étanchéité du bâtiment
Collier niveau d’isolation 2 pour relier la couche d’étanchéité sous le carrelage
Collier en acier inoxydable pour une fixation solide du film ou du tissu d’étanchéité pour garantir l’étanchéité du bâtiment
Raccordement direct de l’évacuation Ø 50/75 mm
Siphon nettoyable mécaniquement jusqu’au tube d’évacuation
Utilisation optionnelle de siphon anti-odeur ou piège à odeurs d’eau
Les siphons anti-odeur empêchent la pénétration des odeurs provenant des égouts
Compatible avec les pièces de siphons de sol, y compris les siphons anti-odeur combinés SMART sèches, humides et mixtes
Matériau : polypropylène résistant aux dommages mécaniques, chimiques et thermiques
Matériau : acier inoxydable AISI 304, DIN 1.4301

APV0002	Stainless steel flange incl. screws
APV0003	Collar-2nd level insulation DN105
APV0400	Drain throat, grid 150×150 mm steel
APV4000	Drain body DN50/70 mm straight outlet
S0400-ND	O-ring for drain throat
S0401-ND	O-ring for 2-nd level insulation

Nom du fichier	Taille	Action

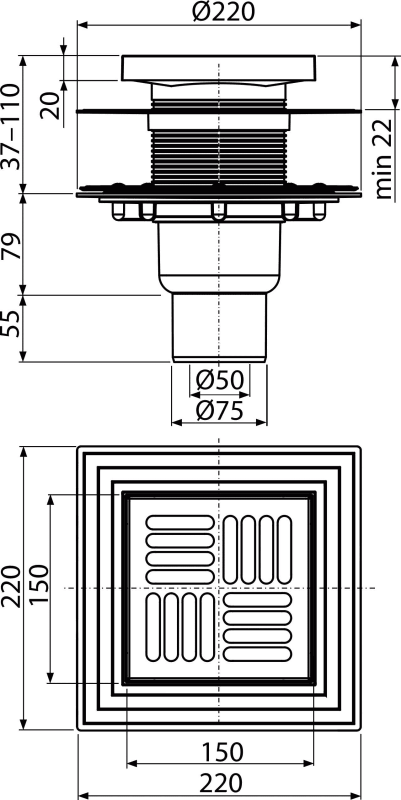

APV4444 - CAD drawing.dwg	245.5 kB	Télécharger
APV4444 - CAD drawing.dxf	761.2 kB	Télécharger
APV4444 - Installation instructions.pdf	907.52 kB	Télécharger

	Product code	EAN	Technical sheet
	APV4444	8595580518547
