Siphon de sol 150×150/50 mm sortie latérale, grille inox, siphon anti-odeur

APV5411

Détails du produit

Débit avec grille d’entrée	46 l/min
Siphon anti-odeur d’eau	51 mm
Résistance du siphon anti-odeur à la pression	480 Pa
Diamètre du tuyau d’évacuation	50 mm
Hauteur de construction totale	101 – 189 mm

Pour les espaces intérieurs dans lesquels une utilisation fréquente associée à une évacuation régulière de l’eau dans le siphon est prévue (salles de bains)
Pour évacuer une douche au niveau du sol
Pour un accès libre de tout obstacle

Grille en acier inoxydable 143×143×5 mm
Hauteur de la prise réglable en hauteur de 22–110 mm.
Collier isolant pour raccordement à l’étanchéité du bâtiment
Raccord latéral de l’évacuation Ø 50 mm
Siphon nettoyable mécaniquement jusqu’au tube d’évacuation
Le piège à odeurs d’eau empêche la pénétration des odeurs provenant des égouts
Compatible avec les pièces de siphons de sol, y compris les siphons anti-odeur combinés SMART sèches, humides et mixtes
Matériau : polypropylène résistant aux dommages mécaniques, chimiques et thermiques
Matériau : acier inoxydable AISI 304, DIN 1.4301

APV0400	Drain throat, grid 150×150 mm steel
APV5000	Drain body DN50/70 mm side outlet
S0400-ND	O-ring for drain throat
S0401-ND	O-ring for 2-nd level insulation

Nom du fichier	Taille	Action
APV5411 - Installation instructions.pdf	572.58 kB	Télécharger

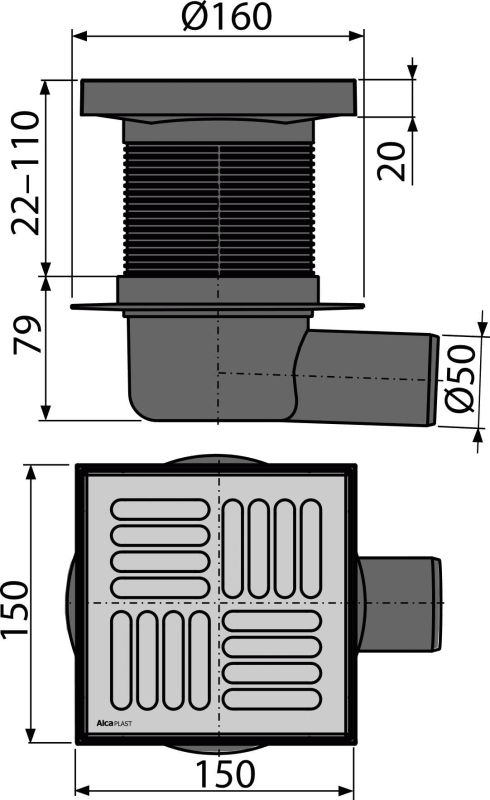

APV5411 - CAD drawing.dwg	167.09 kB	Télécharger
APV5411 - CAD drawing.dxf	513.74 kB	Télécharger

	Product code	EAN	Technical sheet
	APV5411	8595580520762
