Système d'installation pour la construction dans des murs pleins

AM100/1000 Alcamodul

Détails du produit

Raccordement d’eau par l’arrière ou par le haut avec trous de montage	G1/2 "
Plage de fonctionnement de la pression d’eau	0,05 – 1,6 MPa
Plage de pression d’eau recommandée	0,3 – 0,5 MPa
Grande chasse	6 – 9 l
Petit volume chasse d’eau	2,5 – 3,5 l
Réglage standard de grande chasse d’eau	6 l
Réglage standard de petite chasse d’eau	3 l
Réservoir de liquide hygiénique	3 l
Volume d’eau dans le réservoir	9 l
Essai de charge	400 kg

Pour WC suspendu
À encastrer et emmurer au mur porteur - processus humide
Pour installation de WC suspendus avec entraxe de raccordement de 180 mm ou 230 mm

Comprend un distributeur de tablettes WC
Mécanisme coulissant du support de l’évacuation sur huit positions, espacées de 0 à 93 mm.
Robinet d’arrêt permettant le raccordement au système de tuyauterie Mepla
La console porteuse garantit une fixation murale solide des WC.
Les dimensions et la conception de la console simplifient l’installation du système
La conception de l’isolation en polystyrène du réservoir simplifie l’encastrement, empêche la condensation à la surface du réservoir et amortit la transmission des vibrations du réservoir à la structure du bâtiment
Chasse d’eau double réglable indépendamment avec réserve hygiénique
Une chasse d’eau à distance ou à capteur peut être installée
Compatible avec toutes les plaques de commande Alca
Réservoir monobloc garantissant ainsi une étanchéité à 100 %
Arrivée d’eau par le centre depuis l’arrière haut
Intervention sans outils
Cache de trappe de service facilite le montage et empêche la pénétration de l’humidité et des impuretés

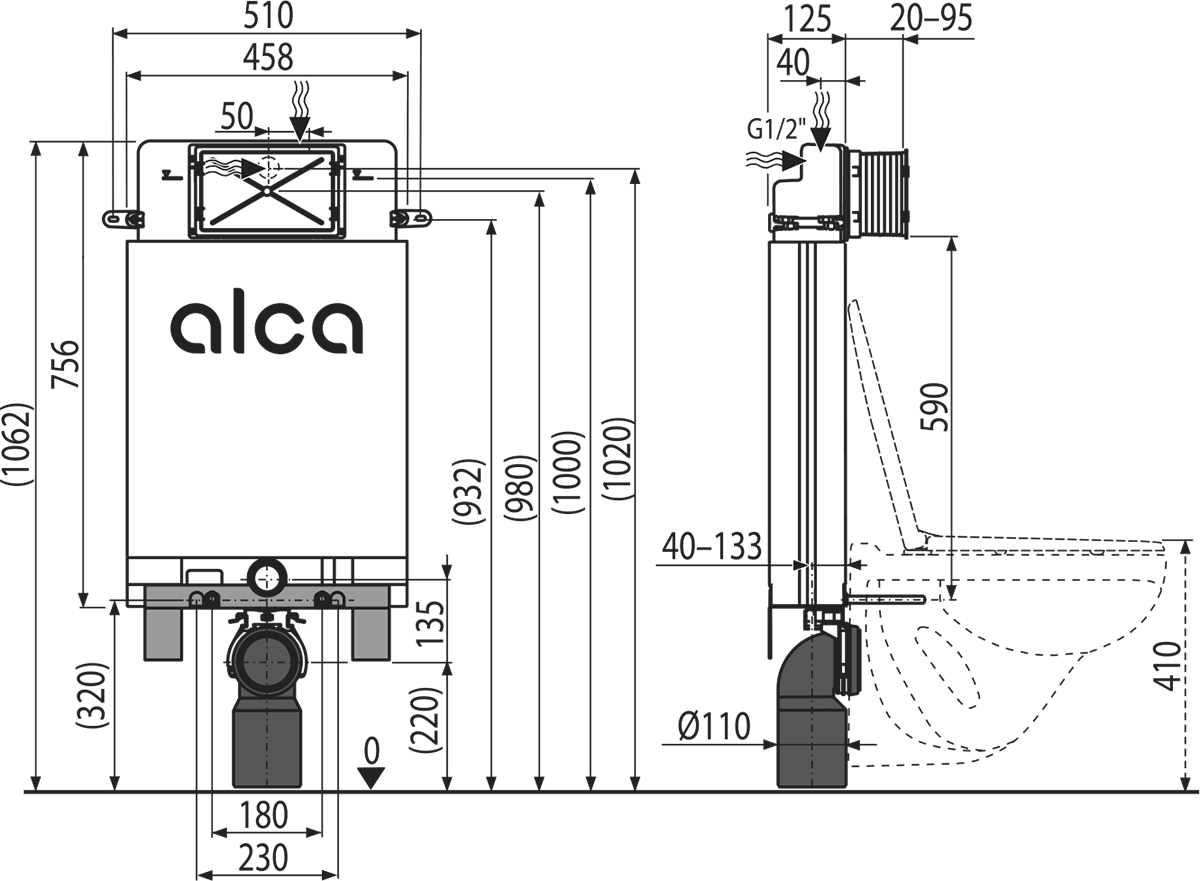

Hauteur de montage 1062 mm
Profondeur d’installation réglable de 20 à 95 mm
Profondeur de construction 125 mm
Nécessite un soubassement ou l’utilisation de pieds M90
Matériau de la console de support : métal galvanisé

Réservoir avec raccord de remplissage et de vidange
Console porteuse
Visserie 1/2" pour raccordement d’eau au robinet d’arrêt intégré 1/2"–3/8"
Kit de fixation : filetage Ø8×60 – 2 pcs, cheville 4,8×38 – 2 pcs, filetage Ø12 – 2 pcs, cheville Ø8 – 2 pcs
Kit de fixation de la cuvette de WC : tige de filetage M12 – 2 pcs, rondelles – 4 pcs, cache – 2 pcs, écrou– 2 pcs, protection du filetage – 2 pcs
Coude d’évacuation HT 90/110 polyéthylène, PE-HD
Joint d’arrivée d’eau, sortie en polypropylène, anneau d’étanchéité
Joint d’évacuation + raccord en polypropylène + joint de raccord
Jeu de capuchons d’installation pour protéger les orifices de raccordement lors de l’installation du système
Cache de trappe de service, deux pièces, facile à raccourcir
Fixations télescopiques 2 pcs
Kit de tablettes de toilettes

M0005-ND	Water supply ring A100
M0017C-ND	Inlet fill valve bracket
M0021-ND	Inlet sealing (WC systems)
M0023-ND	Rubber pipe sealing 45×58×25 (WC systems)
M0026-ND	Waste sealing (WC systems)
M0028-ND	Coupler sealing (WC systems)
M0046-ND	Console pipe
M0080-ND	Sleeve cover for WC systems
M0200K-ND	Console
M0243-ND	Nut for angle valve bracket
M0506-ND	WC cistern hinge support
M0507-ND	WC cistern hinges
M903-ND	Threaded rods + accessories
M954-ND	Mechanism complete for WC systems
M956-ND	Sliding waste pipe holder for WC systems
M959-ND	Set for exchange of inlet fill valve
MN0091-ND	Frame sleeve for WC systems
MN0092C-ND	Frame for WC system sleeve
MN0115-ND	Pipe with O-ring for WC systems
MN0867-ND	Inner plate for WC tablet dispenser
P165-ND	Angle valve with bracket and nut
P176-ND	Tablet ejector and insert - set

Nom du fichier	Taille	Action
AM100/1000 Alcamodul - Installation instructions.pdf	9.47 MB	Télécharger
AM100/1000 Alcamodul - CAD drawing.dwg	824.15 kB	Télécharger
AM100/1000 Alcamodul - CAD drawing.dxf	2.41 MB	Télécharger
