Système d'installation pour l'installation à sec (plaques de plâtre)

AM101/1120-0006 KIWA

Détails du produit

Détails du produit

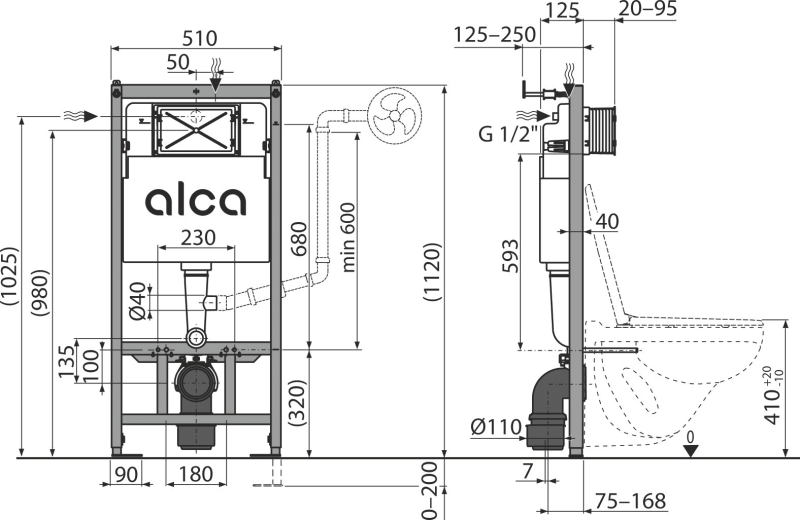

Paramètres techniques

Raccordement d’eau par l’arrière ou par le haut avec trous de montage	G1/2 "
Plage de fonctionnement de la pression d’eau	0,05 – 1,6 MPa
Plage de pression d’eau recommandée	0,3 – 0,5 MPa
Grande chasse	6 – 9 l
Petit volume chasse d’eau	2,5 – 3,5 l
Réglage standard de grande chasse d’eau	6 l
Réglage standard de petite chasse d’eau	3 l
Réservoir de liquide hygiénique	3 l
Volume d’eau dans le réservoir	9 l
Essai de charge	400 kg

Utilisation

Pour WC suspendu
Pour installation devant un mur porteur ou dans une structure en plaques de plâtre
Pour une épaisseur de sol de 0–200 mm
Pour installation de WC suspendus avec entraxe de raccordement de 180 mm ou 230 mm

Propriétés

Pieds extensibles à ancrer avec frein réglables dans une plage de 0 à 200 mm
Marquages de niveau central et de trait visibles
Mécanisme coulissant du support de l’évacuation sur huit positions, espacées de 0 à 93 mm.
Robinet d’arrêt avec un clapet anti-retour permettant le raccordement au système de tuyauterie Mepla
La conception du cadre permet l’ancrage à une cloison en plâtre suffisamment résistante ou devant un mur porteur
Le système installé est recouvert de plaques de plâtre, aucun renfort ni ancrage supplémentaire n’est ainsi nécessaire
La conception de l’isolation en polystyrène empêche la condensation à la surface du réservoir et amortit la transmission des vibrations du réservoir à la structure du bâtiment
Préparation pour le raccordement de support avec adaptateur DG1/2" pour abattants de bidet et douchette
Chasse d’eau double réglable indépendamment avec réserve hygiénique
Une chasse d’eau à distance ou à capteur peut être installée
Compatible avec toutes les plaques de commande Alca
Intervention sans outils
Alimentation en eau par l’arrière / par le haut au centre / par la gauche / par la droite
Réservoir monobloc garantissant ainsi une étanchéité à 100 %
Cache de trappe de service facilite le montage et empêche la pénétration de l’humidité et des impuretés
Profondeur d’installation réglable de 20 à 95 mm
Profondeur de construction 125 mm
Matériau de la structure porteuse : métal thermolaqué
Certificat KIWA n° K108913/01

Standards

EN 14124, EN 14055

Informations logistiques

Quantité (emballage)	1 pcs
Quantité (palette)	20 pcs
Dimension (pièce)	1130×145×520 mm
Dimension (emballage)	1130×520×145 mm
Poids (pièce)	13,8593 kg
Poids (emballage)	13,8593 kg
Poids (palette)	297,186 kg

Étendue de la livraison

Réservoir avec raccord de remplissage et de vidange
Cadre autoportant
Visserie 1/2" pour raccordement d’eau au robinet d’arrêt intégré Schell 1/2"–3/8"
Kit de fixation : filetage Ø8×60 – 4 pcs, cheville Ø12 – 4 pcs
Kit de fixation de la cuvette de WC : tige de filetage M12 – 2 pcs, rondelles – 4 pcs, cache – 2 pcs, écrou– 2 pcs, protection du filetage – 2 pcs
Coude d’évacuation HT 90/90 polyéthylène, PE-HD
Réduction d’évacuation HT 90/110 polyéthylène, PE+HD
Joint d’arrivée d’eau, sortie en polypropylène, anneau d’étanchéité
Joint d’évacuation + raccord en polypropylène + joint de raccord
Jeu de capuchons d’installation pour protéger les orifices de raccordement lors de l’installation du système
Cache de trappe de service, deux pièces, facile à raccourcir
Kit de tablettes de toilettes

Modes d’emploi et autres

Nom du fichier	Taille	Action
AM101/1120-0006 KIWA - Installation instructions.pdf	9.77 MB	Télécharger
AM101/1120-0006 KIWA - CAD drawing.dwg	852.32 kB	Télécharger
AM101/1120-0006 KIWA - CAD drawing.dxf	3.2 MB	Télécharger

Fiche technique

	Product code	EAN	Technical sheet
	AM101/1120-0006	8595580578763
