Système d'installation Ecology pour la construction dans des murs pleins

AM115/1000E Renovmodul

Détails du produit

Détails du produit

Paramètres techniques

Raccordement d’eau par l’arrière ou par le haut avec trous de montage	G1/2 "
Plage de fonctionnement de la pression d’eau	0,05 – 1,6 MPa
Plage de pression d’eau recommandée	0,3 – 0,5 MPa
Grande chasse	3,5 – 6 l
Petit volume chasse d’eau	2 – 4 l
Réglage standard de grande chasse d’eau	4 l
Réglage standard de petite chasse d’eau	2 l
Réservoir de liquide hygiénique	2 l
Volume d’eau dans le réservoir	6 l
Essai de charge	400 kg

Utilisation

Pour WC suspendu avec un volume de chasse de 2/4 l
À encastrer et emmurer au mur porteur - processus humide
Convient aux rénovations
Pour installation de WC suspendus avec entraxe de raccordement de 180 mm ou 230 mm

Propriétés

Comprend un distributeur de tablettes WC
Mécanisme coulissant du support de l’évacuation sur huit positions, espacées de 0 à 93 mm.
Robinet d’arrêt permettant le raccordement au système de tuyauterie Mepla
La solution technique permet un ancrage sur une surface irrégulière creusée dans le mur sans nécessiter d’alignement du mur arrière dans la plage de 50 mm
Structure porteuse galvanisée avec quatre poignets articulés pour une installation facile
La conception de l’isolation en polystyrène du réservoir simplifie l’encastrement, empêche la condensation à la surface du réservoir et amortit la transmission des vibrations du réservoir à la structure du bâtiment
Pièce en polystyrène amovible pour un accès facile pendant l’installation
Préparation pour le raccordement de support avec adaptateur DG1/2" pour abattants de bidet et douchette
Chasse d’eau double réglable indépendamment avec réserve hygiénique
Chasse d’eau économique – 2 l petite chasse, 4 l grande chasse
Une chasse d’eau à distance ou à capteur peut être installée
Compatible avec toutes les plaques de commande Alca
Réservoir monobloc garantissant ainsi une étanchéité à 100 %
Alimentation en eau par l’arrière / par le haut au centre / par la gauche / par la droite
Intervention sans outils
Cache de trappe de service facilite le montage et empêche la pénétration de l’humidité et des impuretés

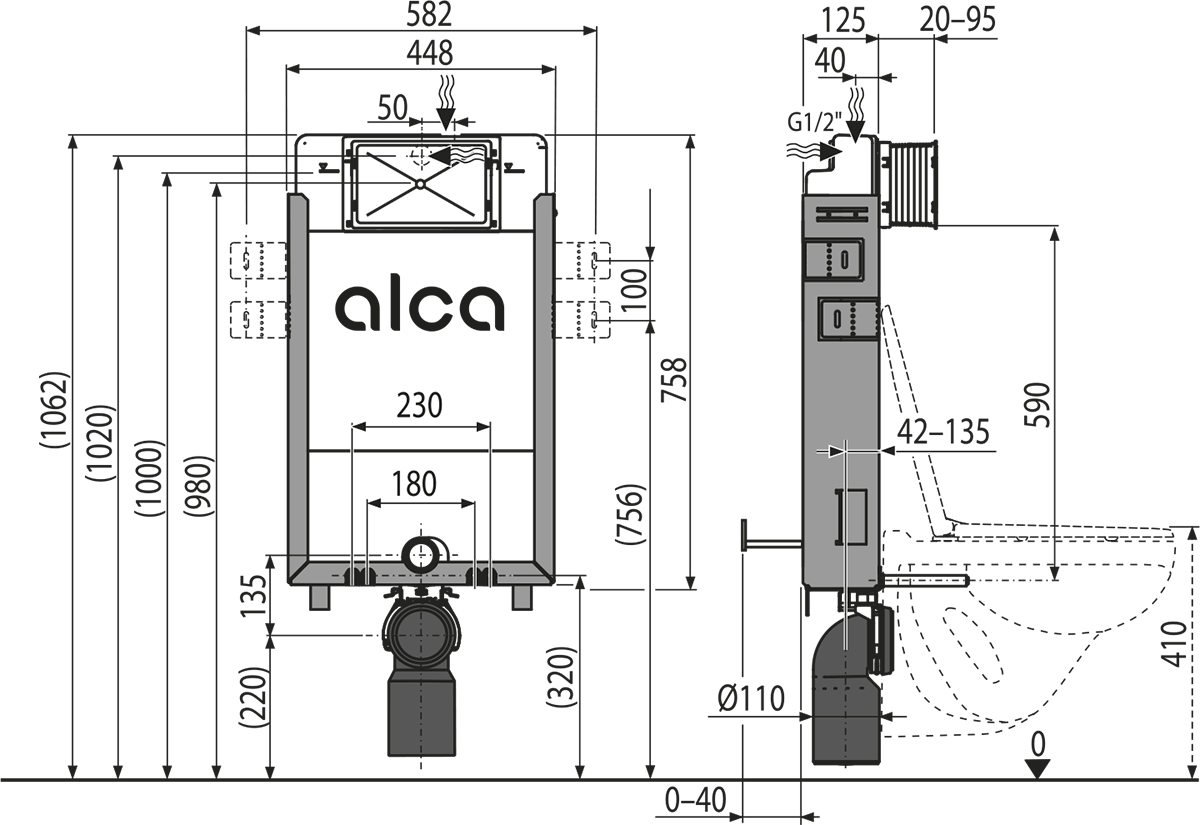

Hauteur de montage 1062 mm
Profondeur d’installation réglable de 20 à 95 mm
Profondeur de construction 125 mm
Matériau de la structure porteuse : métal galvanisé

Standards

EN 14124, EN 14055

Informations logistiques

Quantité (emballage)	1 pcs
Quantité (palette)	20 pcs
Dimension (pièce)	1045×140×475 mm
Dimension (emballage)	1045×475×140 mm
Poids (pièce)	9,8327 kg
Poids (emballage)	9,8327 kg
Poids (palette)	216,654 kg

Étendue de la livraison

Réservoir avec raccord de remplissage et de vidange
Cadre galvanisé avec structure porteuse
Visserie 1/2" pour raccordement d’eau au robinet d’arrêt intégré 1/2"–3/8"
Kit de fixation : filetage Ø8×60 – 4 pcs, cheville Ø12 – 4 pcs
Kit de fixation de la cuvette de WC : tige de filetage M12 – 2 pcs, rondelles – 4 pcs, cache – 2 pcs, écrou– 2 pcs, protection du filetage – 2 pcs
Coude d’évacuation HT 90/110 polyéthylène, PE-HD
Joint d’arrivée d’eau, sortie en polypropylène, anneau d’étanchéité
Joint d’évacuation + raccord en polypropylène + joint de raccord
Jeu de capuchons d’installation pour protéger les orifices de raccordement lors de l’installation du système
Cache de trappe de service, deux pièces, facile à raccourcir
Kit de tablettes de toilettes

Spare parts

M0005-ND	Water supply ring A100
M0017C-ND	Inlet fill valve bracket
M0021-ND	Inlet sealing (WC systems)
M0023-ND	Rubber pipe sealing 45×58×25 (WC systems)
M0026-ND	Waste sealing (WC systems)
M0028-ND	Coupler sealing (WC systems)
M0046-ND	Console pipe
M0080-ND	Sleeve cover for WC systems
M0243-ND	Nut for angle valve bracket
M903-ND	Threaded rods + accessories
M954-ND	Mechanism complete for WC systems
M956-ND	Sliding waste pipe holder for WC systems
M959-ND	Set for exchange of inlet fill valve
MN0091-ND	Frame sleeve for WC systems
MN0092C-ND	Frame for WC system sleeve
MN0115-ND	Pipe with O-ring for WC systems
MN0867-ND	Inner plate for WC tablet dispenser
P176-ND	Tablet ejector and insert - set

Downloads

Modes d’emploi et autres

Nom du fichier	Taille	Action
AM115/1000E Renovmodul - CAD drawing.dwg	921.2 kB	Télécharger
AM115/1000E Renovmodul - CAD drawing.dxf	2.6 MB	Télécharger
AM115/1000E Renovmodul - Installation instructions.pdf	10.26 MB	Télécharger
