Réservoir à encastrer

AM1112 Basicmodul Slim

Détails du produit

Raccordement d’eau par l’arrière ou par le haut avec trous de montage	G1/2 "
Plage de fonctionnement de la pression d’eau	0,05 – 1,6 MPa
Plage de pression d’eau recommandée	0,3 – 0,5 MPa
Réglage standard de grande chasse d’eau	6 l
Réglage standard de petite chasse d’eau	3 l
Réservoir de liquide hygiénique	3 l
Volume d’eau dans le réservoir	9 l

Robinet d’arrêt permettant le raccordement au système de tuyauterie Mepla
La conception de l’isolation en polystyrène empêche la condensation à la surface du réservoir et amortit la transmission des vibrations du réservoir à la structure du bâtiment
Chasse d’eau double réglable indépendamment avec réserve hygiénique

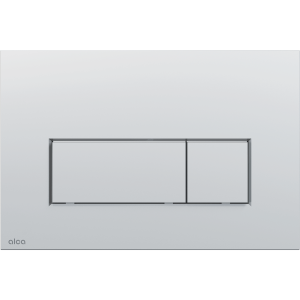

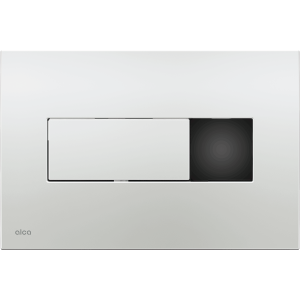

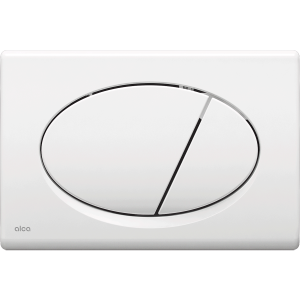

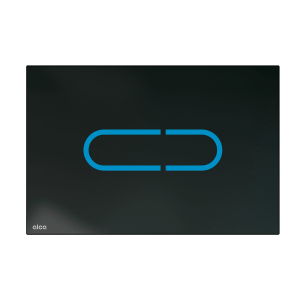

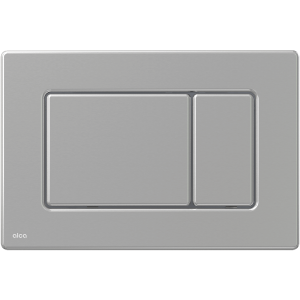

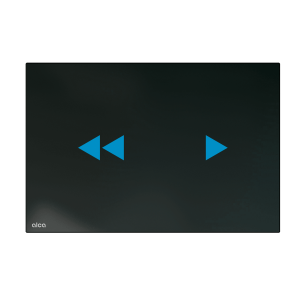

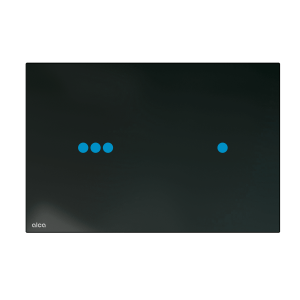

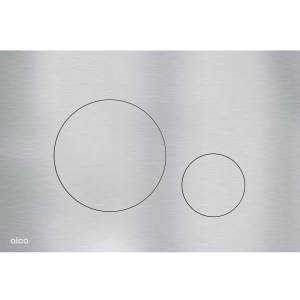

Compatible avec toutes les plaques de commande Alca, excepté les plaques de commande avec capteur et NIGHT LIGHT
Réservoir monobloc garantissant ainsi une étanchéité à 100 %
Alimentation en eau par l’arrière / par le haut au centre / par la gauche / par la droite
Intervention sans outils
Cache de trappe de service facilite le montage et empêche la pénétration de l’humidité et des impuretés

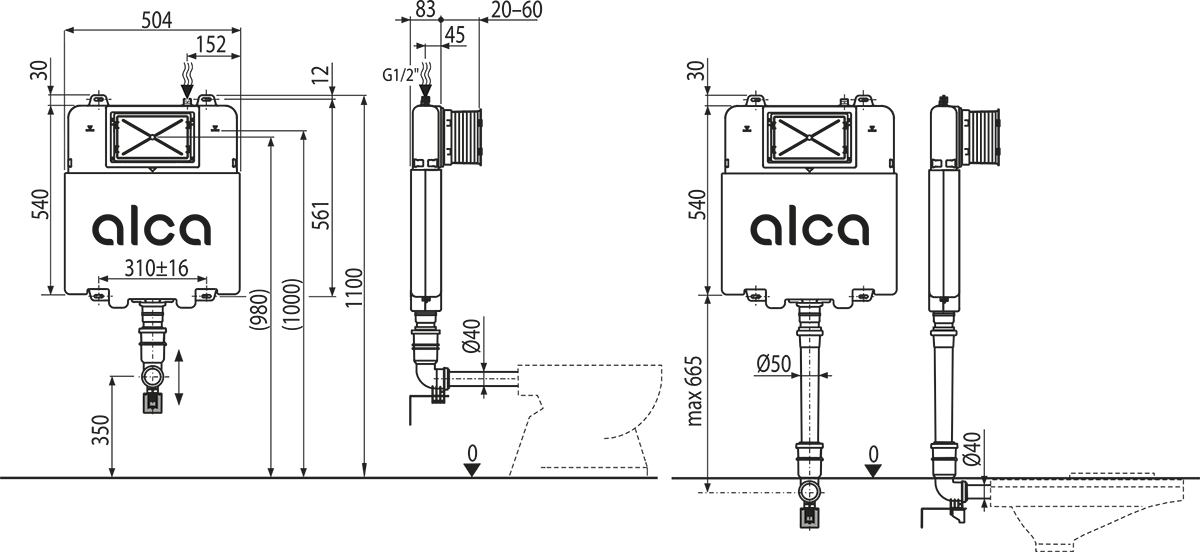

Hauteur de montage 1070 mm
Profondeur d’installation réglable de 20 à 60 mm
Profondeur de construction 83 mm
Matériau : polypropylène

Réservoir avec raccord de remplissage et de vidange
Visserie 1/2" pour raccordement d’eau au robinet d’arrêt intégré 1/2"–3/8"
Kit de fixation : filetage combiné Ø8×120 – 4 pcs, cheville Ø12 – 4 pcs, filetage 5×40, cheville Ø8
Kit de raccordement Ø40 pour connecter la cuvette des WC à l’arrivée d’eau du réservoir
Cache de trappe de service, deux pièces, facile à raccourcir

M0005-ND	Water supply ring A100
M0080-ND	Sleeve cover for WC systems
M0243-ND	Nut for angle valve bracket
M0603-ND	Cuff
M0604-ND	Inlet sealing
M0613-ND	Holder
M0615-ND	Holder lock
M958-ND	Cover with mechanism for WC systems Slim
M961-ND	Set for exchange of inlet fill valve - Slim
MN0082-ND	Spacer for WC cistern Slim
MN0091-ND	Frame sleeve for WC systems
MN0092C-ND	Frame for WC system sleeve
MN0116-ND	Pipe with O-ring for WC systems Slim
MN1238-ND	Water supply elbow AM112
MS0018C-ND	Fill valve bracket for WC systems Slim
MS0070-ND	Combi screw M8×120 Zn
N0150-ND	Spacer for inlet fill valve – Slim
P165-ND	Angle valve with bracket and nut
P211-ND	Shut valve Schell replacement kit
S0956-ND	Rosette DN40
Z0007-ND	Wrapping seal DN60/40

Nom du fichier	Taille	Action
AM1112 Basicmodul Slim - CAD drawing.dwg	823.36 kB	Télécharger
AM1112 Basicmodul Slim - CAD drawing.dxf	2.37 MB	Télécharger
AM1112 Basicmodul Slim - Installation instructions.pdf	1.15 MB	Télécharger
